BHK 系列變頻恒壓供水控制器的選型指南

修改時間:2024-10-23 9:02:21 瀏覽次數：493次



十、選型指南(型號說明)

常規供貨型號（配泵臺數：主泵1-4臺，輔泵0-1臺）：

1．  3泵循環軟起動無輔助小泵不帶時鐘型： BHK2008-30

2．  3泵循環軟起動有輔助小泵帶時鐘型：   BHK2008-31T

3．  4泵循環軟起動有輔助小泵帶時鐘型：   BHK2008-41T

4．    如果有特殊功能要求，請訂貨時說明。

附：針對用戶提出的若干問題進行解答

1.   設定壓力3怎么實現?

答：壓力3為附屬小泵變頻工作時的壓力或為鍋爐補水中關泄壓閥的壓力。

2.   3個密碼是否要相同?如果忘記該怎么解密?

答：3個密碼只要不是55即可。密碼忘記可以送經銷商處解決。

3.   消防功能是否能用?如何來用?

答：消防功能需預定，另有說明。

4.   變頻器自身顯示的頻率同變頻控制器顯示的壓力有差異，怎么辦？

答：可以調整變頻器的增益頻率，既改變變頻器10V時所對應的頻率

5.   如果壓力變送器受變頻器干擾造成實際壓力亂跳，是否可在IN、COM兩端之間并接10uF電容？

答：不必，系統已經有很強的抗干擾能力了。

6.   BHK3000型變頻供水控制器若設定的工作期為1年，到期后設備自動停止運行，但忘記了重設密碼，怎么恢復正常運行？

答：請交給經銷商處理。具體解決辦法我們只針對代理商不只針對用戶。

7.   山東的周工問:

(1)、第2頁附圖中控制器的出線6號端子為I1，它后接一個常開觸點，請問這個常開觸點是設什么位置？

答：低水位開關，控制蓄水池水位，起斷水保護作用。

(2)、我想把BHK用在冬季換熱站補水系統中變頻補水泵上是否可行？它配套的遠傳壓力變送器應該選用什么型號的？

答：選用普通的擴散硅壓力變送器即可，但要注意接線（見問題8的答案）。

(3)、BHK定貨，還需要什么參數？

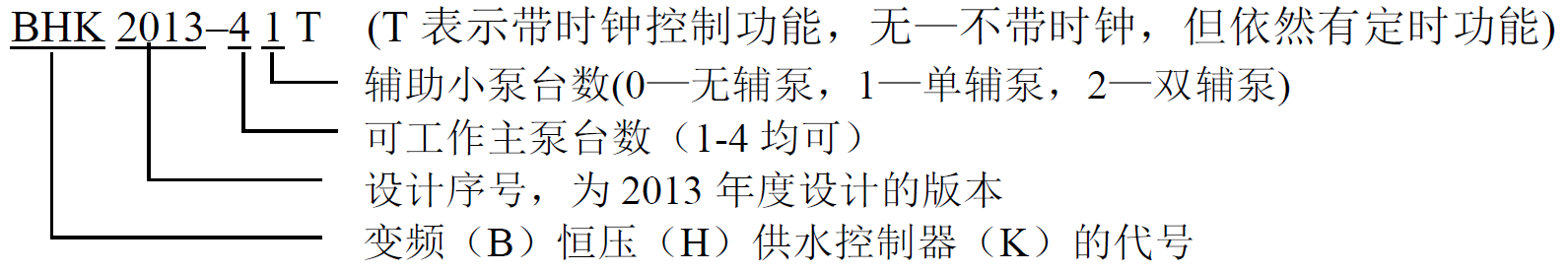

答：按照BHK型號說明直接寫明完整型號即可。如:BHK2008-41/T  BHK為本所產品代號，2008為本所設計系號, 4為可控制主水泵的臺數，1表示有一臺附屬小泵，T表示帶時間控制功能！

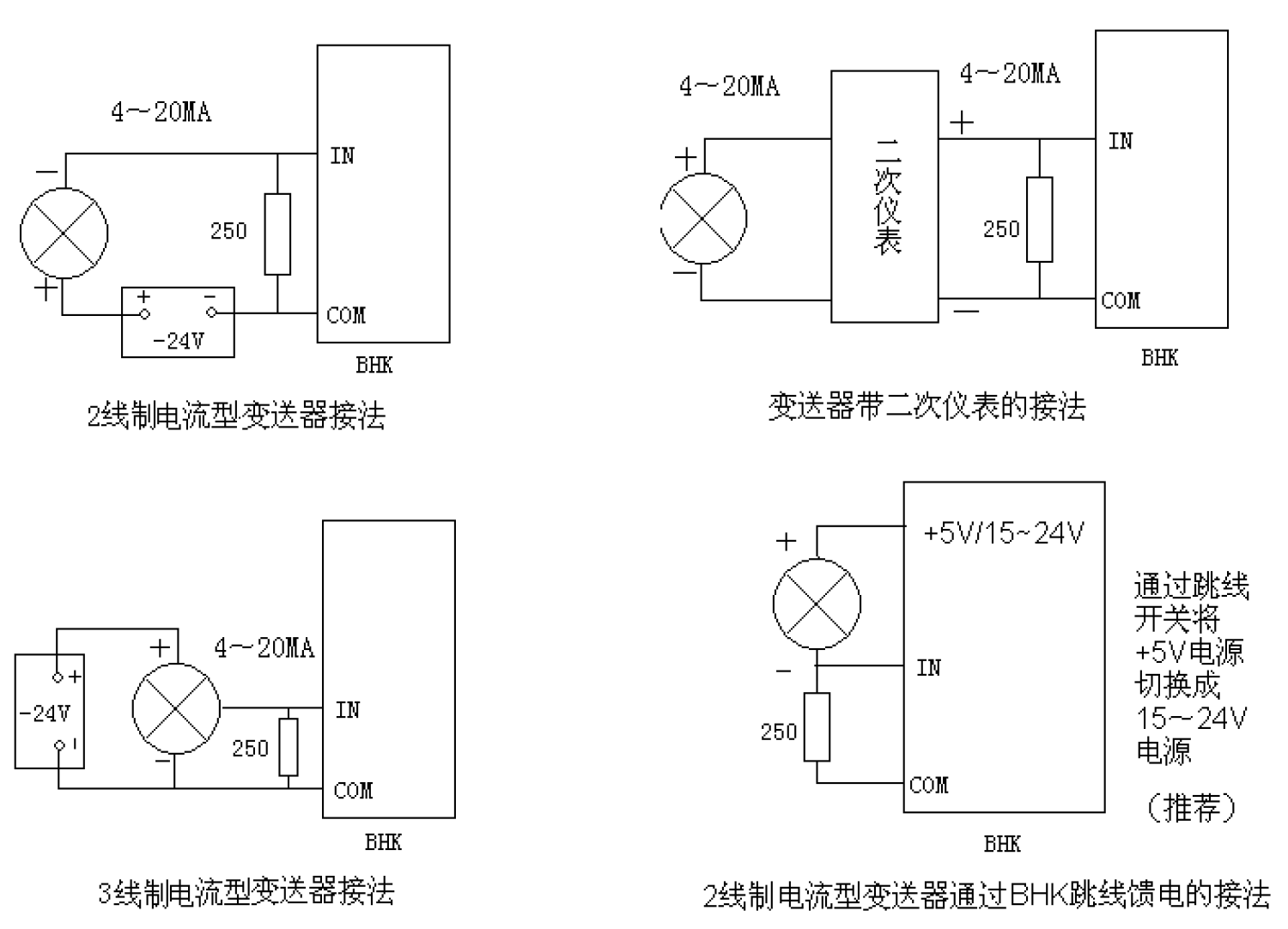

8.   變送器4-20mA信號端如何與BHK接線？

      BHK電源斷電后再上電總顯示d010 、d009、d008、d007……，為什么？

答：任何的微機系統都要求斷電后要等幾秒鐘后再上電。

10.   變頻器一直在48～49Hz工作，頻率基本不變怎么回事？

答：水泵揚程選小了，要保證水泵額定揚程為設定壓力的1.5倍以上效果節能較好。

11.   一段時間后水泵溫度過高，水泵電機噪音擾民怎么辦？

答：一般是用戶用水量較少，管網水始終停留在管網中沒有流出，導致電機功率轉變成熱能升溫。解決的辦法有：（1）設立時間定時，在用水低峰或不用水時徹底停泵。（2）增加輔助小泵，并且設輔助小泵為變頻且可休眠的功能。（3）進一步加裝微型氣壓罐，使輔助小泵休眠保壓的時間大幅度延長；(4)還不解決問題可設置輔助小泵同步工作泄水電磁閥，即用水量極小或溫升超過一定額值的時候自動打開電磁閥輕微流量放水（可用DN15閥門控制），以抵消電機熱能上升。

至于噪音問題可能是選的泵為2900轉高轉速的，請選擇1450轉的低速多級泵。也可能泵是水溫上升到一定程度導致，請采取前述降低水泵溫度的措施。當然，也可能是水泵用久了內部產生磨損或密封圈損壞，請拆機檢修。

12.   是否可能出現變頻器爆炸的情況？

答：產品內部帶有變頻\工頻繼電器互鎖電路，完全不必擔心出現這種情況，用戶盡管放心使用。

13.   換泵的過程中經常重起怎么回事？是不是干擾？如何增強坑干擾措施？

答：肯定是系統受到了嚴重干擾，請在接觸器線圈上并聯阻容吸收器（電阻50-100歐姆，電容0.1-0.22uF）。雖然一般情況下可以不并，但如果并上系統可靠性必定大為增強。也可以在整個變頻柜的的進電源處加裝一個外形類似空氣開關的的防雷保護器，對抑制各類干擾、增強BHK乃至變頻器的可靠性大有好處。一體化阻容吸收器我們可以提供配套供應，每只參考價格2.8元，市面也有銷售。

注：1. 對于交流電源為架空敷設的用戶（主要為農村地區）一定要注意做好防雷措施，安裝避雷裝置。 2.為保證系統穩定運行，每套配電柜內都應安裝三相浪涌保護器（防雷器），可確保變頻器和整個供水系統穩定可靠，免受干擾。

14.   管路壓力檢測是否一定用遠傳壓力表？有無替代措施？

答：一般情況下可用遠傳壓力表。但是由于遠傳壓力表存在機械磨損容易損壞，建議通過兩項措施延長壓力傳感裝置的壽命：1）加裝微型測壓穩壓氣罐；2)改為壓力變送器。這兩項配套產品我所均有高性能低價格超競爭力的品種供應給代理商。

15.   可否用于氣壓罐控制？

答：可以。（編寫中）

16.   可否用于水箱控制？

答：可以。BHK用于高位水箱供水控制系通過壓力感應原理，不需要鋪設信號導線和水位電極，從而實現無線遙控。特別適合于城市小區多水箱供水現場控制水泵供水非常方便。BHK用于水箱供水可以使用變頻器變頻工作，也可不需要變頻器工頻工作。

水箱控制的特殊設置方法如下：

一、模式設置（Pr025）

Pr025 =003，工頻供水超壓休眠，定時喚醒模式，同時Pr027的設定單位為分鐘。

 =004，變頻供水超壓休眠，定時喚醒模式，同時Pr027的設定單位為分鐘。

二、延時設置（Pr027）

當Pr025=003或004時，Pr027為休眠后到喚醒所需時間，單位：分鐘（但若Pr025=000, 001, 002，則Pr027的設定單位為秒，見本說明書P5頁），設定范圍： 0-250。

三、動作條件與過程（Pr003+Pr000或Pr001、Pr002）

當實際壓力 > 設定壓力+ Pr003 并延遲3秒后，即進入休眠狀態(停止泵的運行) ；然后經過延遲Pr027(分鐘)之后，退出休眠狀態，水泵重新運行。

四：工作方式

Pr012  =0單泵工作(功能同Pr022=001)

           =1標準循環啟動方式

           =2 標準直接啟動方式

接線方法:與標準循環啟動相同 (若變頻泵不需輪換則變頻器直接接電機, 其它工頻泵只接工頻接觸器,且Pr023要設定為0).

工作過程:一臺泵接變頻器, 若變頻器滿50Hz時壓力小于設定壓力(Pr000或Pr001、Pr002)且偏差（Pr003）大于Pr021的值時直接啟動工頻泵, 頻率小于25Hz壓力仍大于設定壓力且偏差大于Pr21的值時切掉工頻泵, 切泵按先起先停的順序。若Pr023不等于0, 當變頻泵連續工作超過Pr023（小時）時, 變頻泵輪換。



17.  對貴公司控制器使用不明白如下：7.5kW水泵2臺，附屬泵3.7kW1臺。工作壓力5.8公斤。7.5kW主泵可以正常工作。附屬泵是用一個接觸器和變頻器輸出連接，接觸器的控制信號是與供水控制器的D5端子連接，但附屬泵無法用變頻工作。Pr002參數設為5.8公斤，Pr025參數設為002(附屬小泵變頻工作)；Pr26參數設為42Hz；Pr027參數設為003；Pr028參數設為5.6公斤；當把出水總閥門關掉變頻器頻率下降到38Hz;為什么把參數Pr025設為001（附屬泵工頻工作）時D5端子有信號輸出？

答：這是BHK新老版本的問題。對于老版本程序：1、Pr027=3（3秒延時）是不是太�。浚�Pr027范圍是000-250），2、Pr028是否過大（與Pr000差別太�。繉�2007年之后新版程序： 1、Pr028是偏差值；2、可把Pr064設定大些，小泵變頻工作時，Pr064為小泵退出延遲時間(低于"退出休眠壓力"且頻率高于48Hz開始計時)。另外：1、參數設定后重新上電，再看看參數是否設定了。2、檢查Pr041后的參數（定時控制）不可設為003，即定時程序中能有一段是小泵工作。

18.   輔助泵長期不啟動的原因何在？

答：可能的原因有：1、進入小泵的判斷頻率（Pr26）設的小了，造成小泵不能切入，應當測量一下無流量時維持最低揚程所需要的頻率點，設定的頻率必須高于此頻率點。2、小泵流量太小壓力達到一半會上不去，結果又退出來。解決辦法都是把小泵啟動頻率改大就可以了，缺省值是40赫茲。問題是選用輔泵流量時，流量是否夠用要充分考慮。

19.  我現場有4臺立式多級泵，每臺揚程80m、流量8T/h、功率4kW，我要穩壓到65m，可調了好長時間不成功，水泵工頻、變頻一直處于交互震蕩狀態，一忽兒工頻狀態壓力達到80m，一忽兒變頻狀態壓力上不去。這是什么原因？

答：有兩種可能。1、先檢查水泵在工頻、變頻兩種狀態下的轉向是否一致且轉向正確。如果有部分變頻水泵接反了方向，就會出現這種現象。處理方法是把三相電的方向調正。2、少數特殊情況下，BHK輸出的0-10V調頻信號可能由于供電不足而上限電壓到不了10V，導致變頻狀態下壓力上不去。檢查方法是：按下BHK的“ENT”鍵2秒鐘不動，則BHK輸出最大的調頻信號正常值應當為10V，對應的變頻器頻率應當顯示為50Hz，如果小于50Hz，可能是實際調頻信號電壓不到10V，比如只有8V，這種情況下你可相應調整一下變頻器的頻率，使之達到50Hz的輸出頻率，則變頻狀態下水泵的工作壓力就可以上去（與工頻狀態參數一致）。只需要調變頻器輸出頻率相關參數即可，不需要調BHK參數。這種情況較少發生，一旦發生就用這個辦法就能立即解決問題。

20.   產品型號尾部帶T不帶T，分別表現為帶時鐘控制與只有時間控制。兩者有何區別？

答：帶時鐘控制表示產品帶有一個時鐘控制器，可以精確控制水泵一天按24小時劃分，每個小時的工作壓力、開泵或停泵狀態。如果取消時鐘，就只剩下時間控制功能，比如控制水泵4小輪換一次，延時加泵、減泵等功能依然存在。
